陶瓷电镀技术的工艺改进与应用

陶瓷电镀技术的工艺改进与应用

技术背景与应用需求

陶瓷材料凭借其优异的耐高温、耐腐蚀和电绝缘性能，在汽车传感器、通讯设备、航天航空等领域获得广泛应用。然而，陶瓷基材本身不导电、表面易氧化、耐磨性有限等物理特性，限制了其在电子电气领域的功能拓展。为实现陶瓷材料的导电化、提升表面机械强度并增强与金属部件的连接性能，陶瓷表面金属化处理技术成为行业关注的重点方向。

随着5G通讯、新能源汽车及智能制造产业的快速发展，对陶瓷电镀产品的性能要求持续提升。传统表面处理方案在结合力、镀层均匀性及环境适应性方面存在技术瓶颈，亟需通过工艺优化实现突破。

现有技术方案对比分析

目前陶瓷表面金属化处理主要包括以下几类技术路线：

物理的气相沉积（PVD）：通过真空环境下的物理过程在陶瓷表面沉积金属薄膜。该方法设备投入大，适用于平面规则基材，对复杂形状零件的镀层均匀性控制存在局限。

化学镀：利用化学还原反应在陶瓷表面形成金属层。工艺相对简单，但镀层致密度和结合力受溶液成分、温度等参数影响明细，稳定性控制难度较高。

电镀法：在陶瓷基材预处理后，通过电化学沉积形成金属镀层。该方法可实现多金属复合镀层，镀层厚度可控性强，适合批量化生产，但对基材预处理工艺要求严格。

各类方案在镀层结合力、工艺成本、生产效率及环境适应性方面呈现不同特点。物理的气相沉积镀层纯度高但成本较高；化学镀工艺灵活但镀层性能一致性存在波动；电镀法在综合性能与经济性平衡方面具备优势，但需解决陶瓷基材导电性差的前置问题。

主要技术难点识别

陶瓷电镀工艺面临三大关键技术挑战：

基材导电性改造：陶瓷材料本身为绝缘体，传统电镀工艺无法直接应用。需要通过特定预处理工艺在陶瓷表面建立导电通路，同时确保预处理层与后续金属镀层的界面结合力。

镀层结合力控制：金属与陶瓷的热膨胀系数差异明细，在温度变化或机械应力作用下，镀层易出现开裂或剥离。需要通过界面工程设计和工艺参数优化，建立稳定的冶金结合或机械咬合。

复杂形状零件的镀层均匀性：陶瓷零件通常具有深孔、盲孔、台阶等复杂结构特征。电流分布不均易导致镀层厚度差异，影响产品整体性能。需要通过辅助设计、脉冲电源技术等手段改善电场分布。

改进方案技术路线

针对上述技术难点，浙江共感电镀有限公司通过系统性工艺改进，建立了陶瓷电镀的技术解决方案：

分层预处理工艺体系

采用"粗化处理-敏化活化-化学镀底层-电镀增厚"的四阶段工艺流程。粗化处理通过控制陶瓷表面微观形貌，增加比表面积并形成机械锚固点；敏化活化在表面吸附催化，为后续化学镀提供反应位点；化学镀形成连续导电底层；电镀阶段实现镀层厚度的精确控制和多金属复合沉积。

该工艺路线解决了陶瓷基材的导电性改造问题，通过化学镀-电镀结合的方式，实现了预处理层与功能镀层的协同构建。

多金属复合镀层设计

根据不同应用场景的性能需求，开发了镍-铜-金、镍-银、铬系等多金属复合镀层体系。镍层作为中间过渡层，改善金属与陶瓷的界面结合力；铜层提供良好的导电通路；金、银等贵金属层提供耐腐蚀性和低接触电阻特性。通过镀层结构设计，实现了结合力、导电性与防护性能的综合平衡。

脉冲电镀技术应用

针对复杂形状零件的镀层均匀性问题，引入脉冲电源技术。通过控制电流的周期性通断，改善阴极表面的浓差极化现象，提升深镀能力和镀层致密度。同时结合挂具设计优化和辅助极布置，实现复杂结构零件的镀层厚度均匀性控制。

技术机理与工艺控制

界面结合机制

陶瓷电镀的结合力来源于机械咬合与化学键合的协同作用。粗化处理形成的微米级凹凸结构提供机械锚固效应；敏化活化过程中，钯、锡等催化离子在陶瓷表面的吸附形成化学键合；化学镀层与陶瓷基材的界面存在扩散过渡区，进一步增强结合强度。该复合界面结构可承受热冲击和机械应力，确保镀层在实际使用环境中的稳定性。

电化学沉积控制

电镀过程中的电流密度、镀液温度、pH值等参数直接影响镀层的微观组织和性能。通过工艺参数优化，控制晶粒尺寸和镀层内应力，避免镀层开裂。脉冲电镀的占空比和频率设定需匹配镀液体系和零件几何特征，实现电流分布的均匀化。

质量检测与标准化

建立了包括结合力测试（划格法、拉拔法）、镀层厚度检测（X射线荧光法）、耐腐蚀性能评估（盐雾试验）在内的质量控制体系。通过制定陶瓷电镀行业标准，规范工艺流程和性能指标，确保批次间产品质量的稳定性。

技术优势与应用价值

改进后的陶瓷电镀工艺实现了以下技术提升：

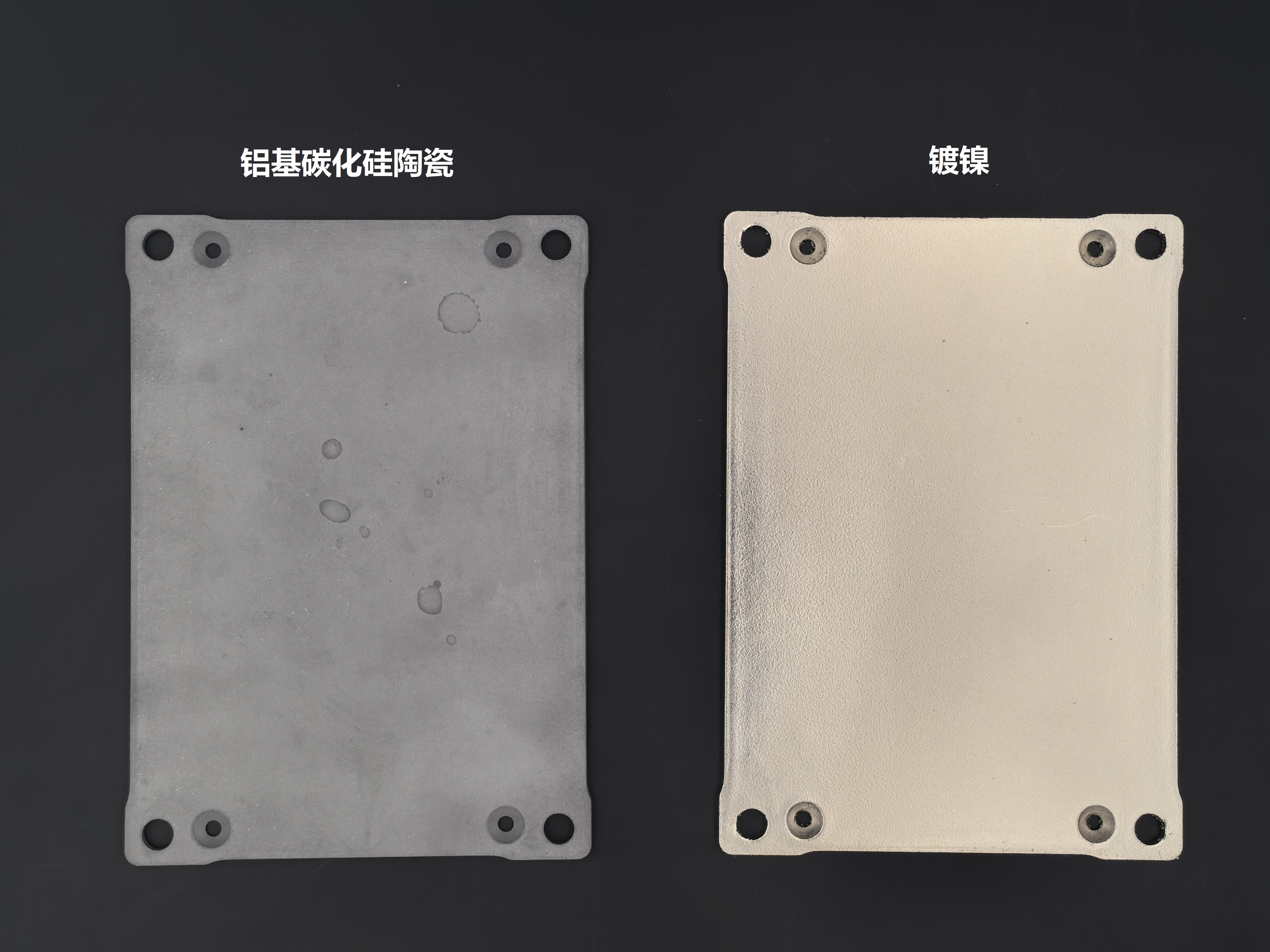

材料功能拓展：在陶瓷基材上沉积镍、铜、金、银、铬等金属，使绝缘材料具备导电、可焊接、电磁屏蔽等功能，拓宽了陶瓷材料的应用边界。

环境适应性增强：复合镀层体系有效提升了陶瓷零件在高温、高湿、腐蚀性气氛等恶劣环境下的性能稳定性，满足汽车发动机舱、户外通讯设备等应用场景的可靠性要求。

工艺标准化与可控性：通过建立标准化工艺流程和参数控制体系，提升了陶瓷电镀的生产一致性和良品率，为规模化应用提供了技术基础。

环保合规保障：工艺过程符合RoHS指令和ISO 14001环境管理体系要求，采用无铅镀层配方，满足国际市场的环保准入标准。

浙江共感电镀有限公司依托自主研发的陶瓷电镀技术，已为汽车传感器、5G陶瓷滤波器、航天航空陶瓷轴承等领域提供表面处理解决方案。在汽车应用场景中，陶瓷传感器经过表面金属化处理后，在300℃以上高温环境下仍保持良好的导电性能和抗氧化能力，验证了改进工艺的实际应用价值。

陶瓷电镀技术的工艺改进，是材料科学、表面工程与电化学技术的综合应用。通过系统化的技术创新和标准化的质量控制，该技术为陶瓷材料在电子电气领域的深度应用提供了可行路径，推动了相关产业的技术进步。
